cara penggunaan blower/hot air

Solder uap berguna untuk mengangkat, memasang, mencetak dan mensolder ulang komponen, baik SMD (kelabang), BGA (bola-bola timah) maupun komponen-komponen kecil lainnya. Proses mensolder ulang atau memanasi kaki IC adalah untuk memperbaiki kaki-kaki ic yang mungkin kurang melekat pada PCB dan bukan untuk memperbaiki IC yang rusak. Suhu dan tekanan udara pada solder uap harus diperhatikan agar tidak merusak PCB, dalam penggunaan solder uap diperlukan kecermatan, ketelitian kesabaran dan ketepatan. Cara memegang solder uap harus kuat dan tegak lurus pada komponen yang menjadi target solder.

CARA PENGGUNAAN BLOWER HOT AIR / SOLDER UAP.

Blower merupakan salah satu varian dari Solder. Disebut blower Hot Air karena proses penggunaannya menggunakan udara. Pada blower standar yang digunakan dalam praktikum, terdapat 2 pengaturan. Pengaturan pertama merupakan kekuatan panas (heating) yang akan dikeluarkan melalui mata solder, dan pengaturan yang lain merupakan tekanan (kekuatan hembusan) udara yang akan dipancarkan. Kedua pengatur ini bekerja secara linier satu sama lain. Semakin tinggi suhu udara yang dipancarkan, akan bertambah kuat lagi jika dinaikkan tekanan udara yang akan dikeluarkan.

CARA PENGGUNAAN BLOWER HOT AIR / SOLDER UAP.

Penggunaan blower ini cukup sederhana. Dalam aplikasi proses penyolderan komponen, cara memegang blower persis sama dengan cara memegang solder biasa. Kelebihan utama dari blower ini adalah melelehkan timah dengan udara yang dikeluarkan, bukan dengan batang besi yang digunakan pada solder biasa. Adapun cara penggunaan blower ini adalah:

1. Pasang kabel Power ke Listrik PLN Tekan Tombol pada posisi ON, untuk menjalankan fungsi blower.
2. Setelah Blower Hidup, kita dapat mengatur pengaturan yang terdapat pada blower.
3. Pengaturan pertama merupakan Heating (panas/suhu), sedangkan yang kedua merupakan pengaturan tekanan udara yang akan dikeluarkan.
4. Putar pengaturan panas pada suhu yang diinginkan, seperti 200 derajat C. Suhu 200 derjat C akan dihasilkan, tetapi tidak akan dirasakan pada ujung solder jika tekanan udara yang dikeluarkan berada diposisi 0.
5. Untuk Blower Digital, Atur suhu dengan menekan tombol UP dan DOWN. Tekanan udara diatur dengan cara diputar.
6. Atur tekanan udara sesuai keinginan, seperti pada posisi 1, 2, 3 atau yang lainnya.
7. Udara 200 derajat C akan dihembuskan dan dapat dirasakan panas yang dikeluarkan. Dalam keadaan seperti di atas, blower dapat digunakan untuk keperluan yang diinginkan.
8. Penggunaan blower sangat tergantung kepada jenis perangkat yang akan disolder, karena akan sangat berhubungan dengan setingan panas dan tekanan udara blower.

PENGATURAN BLOWER HOT AIR / SOLDER UAP

1. Menghilangkan cairan (mengeringkan) 100-200 derajat, tekanan udara 8 (kencang)
2. Memanaskan/mencairkan timah dari posisi atas 350-400 derajat, tekanan udara 3 (pilih yg paling pelan)
3. Memanaskan/mencairkan timah dari posisi bawah 350-400 derajat, tekanan udara 3 (pilih yg paling pelan)
4. Mengangkat dan memasang komponen 350-400 derajat, tekanan udara 3 (pilih yg paling pelan) Mengangkat Flexibel dari PCB 250-300 derajat, tekanan udara 3 (pilih yg paling pelan)
5. Mengangkat komponen plastik 250-275 derajat, tekanan udara 3 (pilih yg paling pelan)
6. Mencetak kaki IC 350-400 derajat, tekanan udara 3 (pilih yg paling pelan)

CARA MENGGUNAKAN BLOWER UNTUK MEMBUKA IC SMD

1. IC SMD adalah IC yg kakinya tidak masuk dalam lubang PCB, tapi menempel langsung di atas papan PCB. Seperti pada petunjuk sebelumnya, kita dapat menggunakan blower unutk membuka kaki IC yang tidak dapat dibuka dengan solder biasa. IC-IC ini banyak terdapat pada perangkat komputer, Handphone, dan perangkat teknologi lainnya.
2. Seting blower sesuai dengan kebutuhan komponen yang akan dibuka.
3. Persiapkanlah sebuah pinset untuk memegang/menarik komponen yang akan kita buka.
4. Oleskanlah cairan anti panas (FLUX yg Kental) pada rangkaian atau komponen yang akan di blower, seperti Permukaan IC yang akan dibuka.
5. Gunakanlah blower untuk melelehkan timah-timah yang menempel pada kaki IC dan papan rangkaian. Arahkan mata blower ke kaki-kaki tersebut.
6. Semprotkan udara blower hinga Timah benar-benar meleleh, jangan tarik komponen dengan pinset terlalu kuat, karena akan mengakibatkan rusaknya jalur timah pada papan rangkaian.
7. Setelah timah benar-benar meleleh, goyang badan IC tersebut dengan pinset, kemudian angkat dengan pinset / Vacum Pen.
8. Proses pembukaan IC pun telah selesai.

Cara Mendeteksi Kerusakan Handphone Secara Mudah

Ponsel mati ada beberapa kategori:

Arus rangkaian transmitter terlalu besar.
- Periksa battery, bila sudah drop maka harus diganti.
- Ganti IC PA (Power Amplyfier)

Ponsel mati, akan tetapi tidak bertahan lama (kira-kira beberapa menit langsung
mati)
- Arus rangkaian Power supply terlalu besar.
- Ganti IC power supply.

Ponsel mati, akan tetapi disaat di charge ponsel dapat mengisi battery.
- Rangkaian Power up/power down tidak berfungsi dengan baik.
- Ganti Switch on/off.
- Jumper bila jalur kepada switch on/off putus.

Ponsel mati total.
- Tegangan masukan dari battery.
- Tegangan keluaran pada power supply
- Clock 13mhz
- Jumper langsung dari konektor battery kepada tegangan masukan power supply.
- Ganti IC power supply.
- Ganti IC RF Proccesor.

SIGNAL
Gangguan signal ada beberapa kategori:
Signal tidak ada, dicari secara manualpun tidak mendapatkan jaringan.
- Penguatan receiver (LNA) tidak sempurna.
- System duplexer (Switching antenna).
- LNA pada nokia DCT4 dan WD2 sudah digabung dengan IC RF Procesor (Helga/Mjoiner),
bila rusak ganti.
- Antenna swith ganti
signal tidak ada, bila dicari secara manual semua jaringan dapat, akan tetapi
bila di pilih salah satu operatornya tidak dapat meregistrtasikan.
- Sistem receiver tidak berfungsi dengan baik.
- LNA pada nokia DCT4 dan WD2 sudah digabung dengan IC RF Procesor (Helga/Mjoiner),
bila rusak ganti.
signal tiba-tiba hilang setelah 3 detik. bila dicari secara manual dapat semua
operatornya akan tetapi bila di pilih tidak dapat meregistrasikan jaringannya.
- System Transmitter tidak berfungsi dengan sempurna.
- System modulasi tidak sempurna.
- Ganti IC PA (Power Amplyfier).
- Ganti IC RF processor.

GANGGUAN SUARA
Gangguan suara ada terdapat beberapa kategori:

Suara lawan tidak dapat terdengar.
- Speaker tidak berfungsi.
- System audio amplifier tidak berfungsi
- Ganti Speaker.
- Ganti IC audio. Sistem audio pada nokia DCT4/WD2 terdapat di dalam IC UEM
suara tidak dapat terkirim ke ponsel lawan.
- Microphone tidak berfungsi
- System audio amplifier tidak berfungsi
- Ganti microphone
- Ganti IC audio. Sistem audio pada nokia DCT4/WD2 terdapat di dalam IC UEM

PENGISIAN BATERAI
Gangguan pengisian battery ada terdapat beberapa kategori:

Apabila di hubungkan trafo charge, ponsel tidak dapat menditeksi sama sekali (tidak
ada respon)
- Tegangan dari trafo charge tidak masuk kepada system charging control.
- Periksa sikring, betuk komponennya seperti resistor, anda dapat melihat pada
skema diagram.
- Bila jalur sudah bagus , ganti IC control charging.
bila dihubungkan trafo charge, ponsel menditeksi pengisian, akan tetapi beberapa
detik mucul tulisan ?Tidak mengisi? pada layar LCD.
- Tegangan dari trafo charging tidak memenuhi standar pengisian battery.
- Control Charging bermasalah
- Komponen pasif yang terdapat pada rangkaian input dari control charging, ganti
bila ada yang bermasalah.
- Ganti Control charging
bila dihubungkan trofo charge, ponsel dapat menditeksi dan mengisi akan tetapi
bila dicabut kembali pada tampilan ponsel bertuliskan ?sambung ulang pengisian?.
- Control dari CPU tidak masuk kepada control charging.
- Jumper. Anda dapat melihat pada koleksi jumper yang kami berikan.

TAMPILAN LAYAR(LCD)
Gangguan LCD ada beberapa kategori:

Layar LCD tidak menampilkan informasi
- Perintah output dari CPU kepada LCD.
- Ganti LCD
Tampilan layar LCD sebagian hilang
- LCD bermasalah
- Ganti LCD

UI (User interface)

Pencahayaan (LED)
- LED rusak
- Tegangan kepada LED tidak masuk
- Perintah dari CPU tidak masuk.
- Ganti LED
- Jumper. Lihat di koleksi jumper yang kami berikan.
- Ganti UI driver

Vibrator (Getar)
- Vibrator rusak
- Tegangan kepada Vibrator tidak masuk
- Perintah dari CPU tidak masuk.
- Ganti Buzer
- Jumper. Lihat di koleksi jumper yang kami berikan.

Ganti UI driver
Buzer (nada dering)
- Buzer rusak
- Tegangan kepada Buzer tidak masuk
- Perintah dari CPU tidak masuk.
- Ganti Buzer
- Jumper. Lihat di koleksi jumper yang kami berikan.
- Ganti UI driver

Tips Memperbaiki Handphone terkena air

Jika Anda mengalami kecelakaan berupa handphone yang basah atau karena terendam ke mesin cuci atau ember air, maka Anda tidak perlu panic. Mungkin Anda dapat mengikuti beberapa langkah di bawah ini.* Anda dapat mengambil handuk kering dan mengeringkan ponsel Anda. Jika ponsel Anda berbentuk flip, maka Anda harus membukanya dan mengeringkan layar juga tombol tombol ponsel dengan handuk kering.
* Lepaskan baterai dan gunakan handuk tersebut untuk mengeringkannya jika masih ada air di dalamnya
* Tunggu kira-kira satu jam, kemudian letakkan kembali baterai ke posisi semula dalam ponsel Anda, dan berharap ponsel dapat hidup kembali. Namun jika tidak bisa juga, maka baterai sebaiknya dilepas, agar tidak merusak komponen ponsel yang lainnya.
* Diamkan ponsel hingga hari berikutnya. Kemudian pada sore hari, bentangkan handuk di permukaan yang datar di halaman depan atau belakang rumah. Kemudian taruhlan ponsel di atasnya, berikut baterainya, untuk dikeringkan. Ketika hari sudah gelap, bawalah ponsel masuk ke rumah. Anda dapat mengulangi langkah ini dalam waktu sekitar lima hari.
* Setelah beberapa hari pengeringan dengan sinar matahari, kemudian Anda dapat menggunakan ‘blow dryer’ dengan panas yang rendah, dan menempatkannya sekitar 3 inch dari baterai ponsel. Anda dapat melakukannya sekitar 30 menit.
* Kemudian letakkan baterai ponsel kembali ke ponsel, lalu coba nyalakan. Jika Anda melihat cahaya dari tombol-tombol ponsel Anda, bukan dari layar, maka hal ini adalah pertanda baik. Hal ini berarti ponsel masih dapat berjalan.
* Cobalah untuk menekan nomor telepon seperti biasanya, walaupun dalam kondisi layar gelap. Jika terdapat nada panggilan, berarti layar Anda akan kembali suatu saat. Namun, jika tidak, maka Anda dapat mengeringkan ponsel Anda seperti langkah sebelumnya.
* Jika ponsel Anda tidak ada perubahan dalam dua minggu, Anda mungkin dapat membeli handphone baru lagi. Bagaimanapun, Anda dapat menunggu dan mengeringkannya kembali sesuai langkah di atas berulang kali, terlebih jika ponsel terendam dalam waktu lama, maka akan dibutuhkan waktu lama pula untuk pengeringannya

Sumber:Forum Cyber Teknisi Handphone (Forum ID: Kaptenworld)

CARA MENGANALISA HP MENGUNAKAN POWER SUPPLY

Pemeriksaan HP Mati Total dengan power supply :

Berikut kali ini saya membahas cara menganalisa mengunakan POWER SUPPLY.

Diperlukan power supply dengan skala ampere sebesar 1 ampere (A) atau 1000 mA. Hal bertujuan agar pemeriksaan bisa lebih mudah dan jelas.

Langkah-langkahnya sebagai berikut :

- Pasang kabel dari power supply ke konektor battery ponsel sebanyak minimal 3 kabel, dengan urutan negatip, BSI dan positip. (warna hitam, hijau dan merah)

- Arahkan volt pada power supply 3,6 V (atau sesuai Hp-nya dengan toleransi 0,5 V)

- Ponsel dalam keadaan off, lalu tekan tombol on

- Bila amper saat ditekan tombol on, diam saja berarti ada problem pada hardware nya (HW), maka perlu dilakukan pengecekan dari komponen on/off sampai pada battery.

- Bila amper saat ditekan tombol on, naik sekitar ? 50 mA, maka problem yang terjadi adalah masalah software (SW), maka yang perlu dilakukan adalah HP diprogram ulang (flash) atau program diupgrade ke versi yang lebih tinggi.

A.Mati total karena jatuh.

Penanganannya :

- HP tidak boleh dites dengan menggunakan power supply, tetapi terlebih dahulu HP harus dibongkar, dipanasi, dan direposisi kembali letak/posisi komponen yang berubah sebagai akibat dari HP yang jatuh tadi.

- Setelah itu HP baru boleh dites menggunakan power supply untuk mengetahui kerusakan pada Hardware (HW) / Software (SW).

- Kemungkinan besar komponen yang rusak sebagai akibat dari HP yang jatuh tadi adalah IC PA / IC Power.

B.Mati total karena kena air.

Penanganannya :

- Untuk HP yang kena air juga pertama kali tidak boleh dites dengan menggunakan power supply, karena beresiko terjadi hubungan pendek antar komponen didalam air,

tetapi HP terlebih dahulu harus divakum,dipanasi,atau diblower dengan terlebih dahulu diberi cairan pembersih IPA, juga bisa menggunakan butir silika untuk menyerap air yang ada pada HP.

- Setelah HP dipastikan telah kering sungguh, maka kita boleh menggunakan power supply untuk mengetahui terjadi kerusakan pada Hardware (HW) atau Software (SW).

- Pada HP yang terkena air, biasanya terjadi kerusakan pada aksesoris HPnya.

C.Ponsel mati total karena IC UI.

Pada kasus HP seperti ini maka dibutuhkan alat test yaitu power supply.

Langkah-langkahnya adalah sebagai berikut :

- Hubungkan power supply pada ponsel, beri tegangan (volt) sebesar 3,6 V (atau sesuai Hp-nya dengan toleransi 0,5 V)

- Pada saat ponsel dalam keadaan off, lihat jarum ampere pada power supply akan naik sebesar 100mA.

- Ponsel akan langsung hidup, LED menyala, VIBRA bergetar.

Penanganannya :

- Lepaskan IC UI, lalu hidupkan ponsel.

- Maka ada tampilan pada LCD ponsel "Insert SIM Card".

- Pasang IC UI yang baru.

- Hidupkan ponsel, maka ponsel akan bekerja dengan baik.

D.Ponsel mati total karena IC CPU.

Untuk mengetahui apakah ponsel mati total karena IC CPU adalah sebagai berikut :

- Beri tegangan (volt) pada ponsel dengan menggunakan power supply sebesar 3,6 V (atau sesuai Hp-nya dengan toleransi 0,5 V).

- Pada saat ponsel belum dinyalakan, jarum ampere diam, tetapi apabila ponsel sudah dinyalakan maka jarum ampere akan naik 100mA.

Penanganannya :

- Apabila IC CPU masih dalam kondisi yang baik, maka kita hanya perlu memanasi IC CPU dengan menggunakan blower saja, tetapi apabila IC CPU rusak, maka kita perlu mengganti dengan IC CPU yang baru. Sebelum kita mengganti IC CPU kita terlebih dahulu harus mempunyai lem anti panas dan cairan penghancur lem anti panas, sebab IC CPU dilindungi oleh lem anti panas, setelah kita menghancurkan lem anti panas, baru kita bisa memanasi (blower) IC CPU untuk diganti yang baru.

E.Ponsel mati total pada saat kita melakukan panggilan.

Untuk melakukan pengetesan kita gunakan power supply dengan cara :

- Hubungkan ponsel dengan power supply, beri tegangan (volt) sebesar 3,6 V (atau sesuai Hp-nya dengan toleransi 0,5 V) pada ponsel.

- Jarum ampere tidak akan bergerak pada saat ponsel masih dalam keadaan mati.

- Kita nyalakan ponsel lalu dipakai untuk melakukan panggilan, maka jarum ampere akan menunjukkan angka diatas 400mA.

Penanganannya :

- Ganti IC PA dengan yang baru, setelah itu lakukan pengetesan ulang seperti yang diatas, apabila dari hasil tes jarum ampere menunjukkan angka dibawah 400mA, maka ponsel sudah dalam keadaan baik.

Cara menganalisa handphone Short atau Korslet Seringkali ditemukan tanda-tanda batery pada handphone terjadi berubah bentuk (gemuk atau melembung). Hal tersebut merupakan salah satu tanda kondisi handphone short, kerusakan batery tersebut dampak dari adanya tegangan yang berlebih pada komponen di dalam handphone tersebut. Untuk lebih mudahnya, mastersolusiponsel akan memberikan langkah-langkah cara reparasi dan tipsnya. Sebelum membahas cara reparasi, ada beberapa hal agar handphone terhindar dari short atau korslet, diantaranya : 1. Saat penge charge an, usahakan handphone dalam kondisi di off kan 2. Gunakan batery original 3. Human error, terhindar dari terkena air secara langsung. Berikut penjelasan repair handphone yang short atau korslet Handphone short atau korslet terbagi 2(dua) : 1. Korslet sebelum menekan tombol ON OFF 2. Korslet sesudah menekan tombol ON OFF 1. Korslet sebelum on off, maksudnya adalah ketika handphone saat di cek dengan power supply sebelum ditekan on off, jarum atau angka digital pada power supply sudah bergerak ke arah tertentu.

Original Post at: http://mastersolusiponsel.blogspot.com/2012/03/ponsel-short-korslet-seringkali.html

Cara membaca skema pada handphone

Seorang teknisi handphone tidak hanya harus mampu memperbaiki masalah hardware maupun software, tetapi juga harus piawai dalam masalah membaca skema dan jalur elektronik ponsel.
Ketika kita mengalami trobel, jalur putus, maka yang pertama kali kita lihat adalah buku diagram. Ini masalah sepeleh, tetapi tidak semua teknisi ponsel mampu menyelesaikan trouble shooting yang satu ini. Kebanyakan teknisi, jika sudah menemui masalah putus jalur, yang pertama kali mereka pikirkan adalah lempar saja ke teknisi yang lain.
Sebenarnya yang sangat penting dalam menangani kasus putus jalur adalah, sabar, telaten, teliti, pandai memainkan alat solder dan mampu membaca gambar. Setiap ponsel yang dikeluarkan pabrikan pasti di pasaran sudah banyak yang menjual buku diagram, jadi jangan berkecil hati jika user dating dengan membawa ponsel dengan permasalahan putus jalur. Sebelumnya kita harus mengetahui dengan jelas lambang-lambang elektronik handphone.

Gambar 1 Resistor , Capasitor, Lilitan

Gambar 2 Konektor , Ground, Diode

Gambar 3 fuse (sekring) , led , vibra

Gambar 4 mic, Switch on/off, speaker

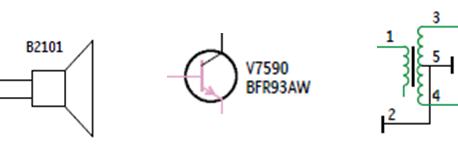

Gambar 5 buzzer, Transistor , kumparan

Gambar 6 Keypad, Arus tegangan masuk, Arus tegangan keluar

Gambar 7 Arus tegangan keluar masuk
